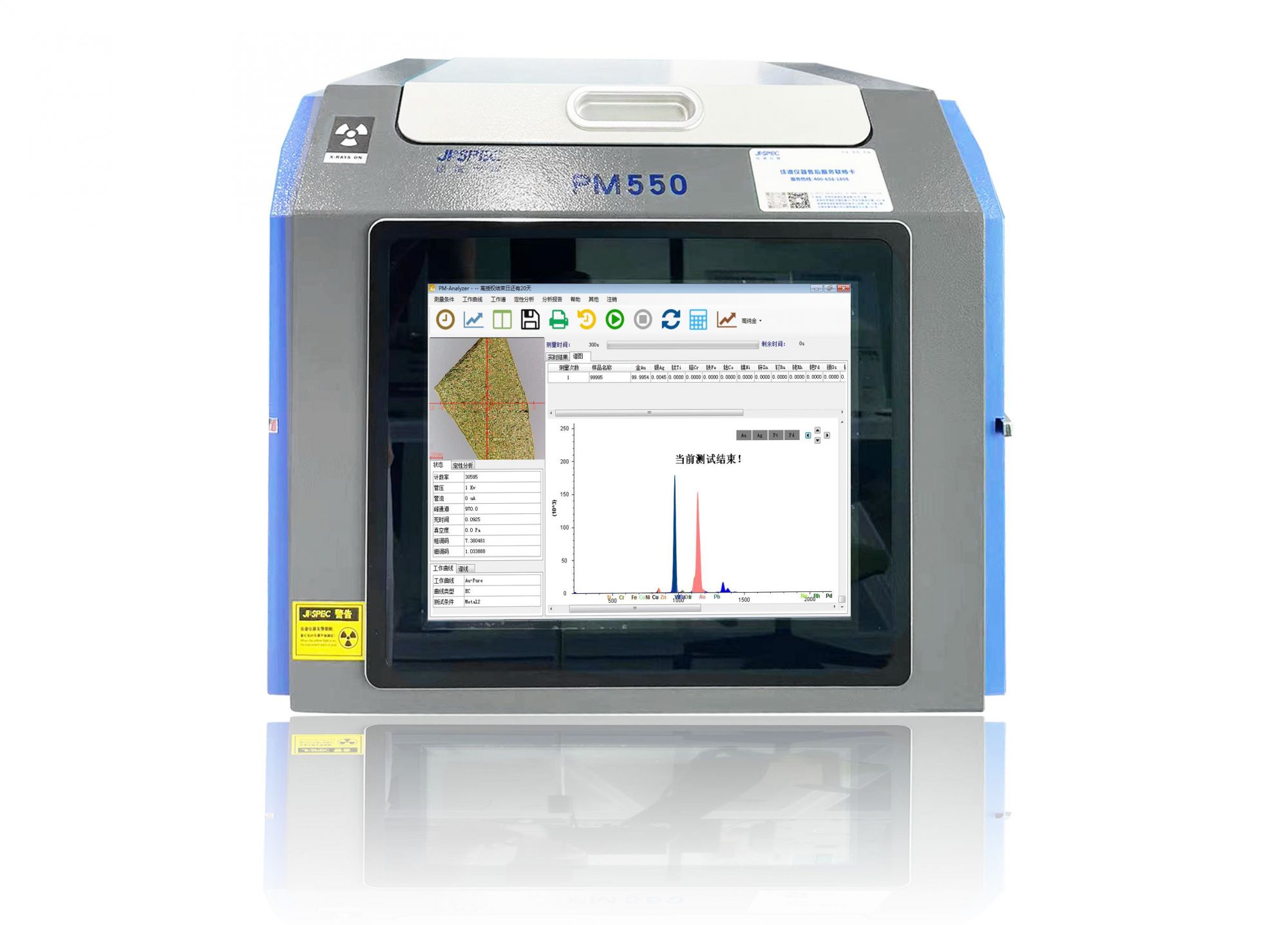

PM550高純金測金儀
PM-550采用高精度X射線熒光(HDXRF)技術，通過采用先進的單色和豎焦光學器件雙曲面彎品光學品體(DCC)，將設備信噪比大幅提高使得與傳統能量色散X射線熒光技術(EDXRF)相比的檢測精度大大提升。圖1顯示了HDXRF技術設備基本結構，雙曲面彎晶光學品體(DCC)將來自射線源的多色光轉入高能單色光并有效聚焦到測量樣品上，樣品經聚焦后的高能單色光束激發后其中的金屬元素發射出各自的特征X射線熒光信號，高分辨率半導體檢測器對信號進行收集與處理最后由軟件FP算法計算得出樣品中所含元素含量。
一、PM-550基本原理及要求
分析元素范圍 | P（磷）-U（鈾） |
含量檢測范圍 | 1ppm-99.9999% |
工作電壓 | AC220V+10%，50Hz |
工作環境 | 溫度:10-35℃，相對濕度:40-70% |
測試時間 | 簡單篩查≤100s;準確定量≤300s |
操作方式 | 全觸屏操作，軟件操作界面簡單，使用方便 |
測量方式 | 單色聚焦 X 射線熒光光譜法 |
| 光學系統 | HDXRF 技術架構下的單色聚焦系統 |
二、主機技術指標要求
分析精度 | RSD<0.0003%,au>99.999 |
探測器 | 高性能 Fast SDD 探測器，一體封裝，能量分辨率≤129eV±5 |
數字多道型多道分析器 | 4096 道址 |
高壓電源 | 50KV/1mA，功率 50W；高精度數字控制高壓電源，8 小時穩定性≤0.03% |
X 射線管 | 采用優質風冷側窗 X 射線管、鎢靶 |
準直和濾光系統 | ≥3 組準直和濾光系統自動切換，實現對其他 K、Ca、Fe、Zn 等幾十種元素分類精確測量 |
樣品腔尺寸 | 長、寬、高 265mm×310mm×80mm |
整機尺寸 | 長、寬、高 486mm×470mm×380mm |
整機重量 | ≤35Kg |
指示燈裝置 | 采用雙邊三色轉換燈帶，通過不同顏色指示儀器 三種不同狀態：斷電關機狀態、通電待機狀態、工作測試狀態 |
保護系統 | 儀器 X 射線探測器有特別保護系統，可防止因人為誤操作損壞探測器 |
| 資質認證 | 儀器通過 CE 認證，整機防振性能良好，符合 GB/T4857.10-2005 |
三、應用領域
珠寶制造
回收行業
典當行/精煉行業
質量技術監督局
現金黃金兌換
零售行業
四、應用和示例
測試貴金屬Au、Pt、Ag、Pd精準的分析
核查廢舊金屬中的金含量
對雜質材料進行辨別
辨別未知金屬
